小麦淀粉烘干设备主要结构和工作原理
来源：开封市香蕉污视频农产品设备有限公司 上传时间：2017-05-11 浏览次数：次
小麦淀粉烘干设备主要结构和工作原理
开封香蕉污视频小麦淀粉烘干设备采用气流对撞与涡流闪蒸干燥两种干燥理论结合为一体设计的，是一种的节能干燥设备，
一、 概述
QZWG型气流对撞涡流式闪蒸干燥机，是一种节能干燥设备。它以煤为燃料，冷空气通过锅炉，变为干热风，在设备内与分散状物料混合呈悬浮状态，使得气、固两相间以较高的相对速度并流前进，同时使水分汽化，达到物料干燥的目的。
二、 主要规格和技术参数
|
型号 |
功率（kw） |
汽化水分（kg/h） |
车间占地面积 （长×宽×高）m |
日处理量（24h）以淀粉为例 （水分≤40%） |
|
QZWG-10 |
22 |
190 |
7×8×6 车间后边炉房占地>12平方米 |
10t |
|
QZWG-15 |
29 |
300 |
15 t |
|
|
QZWG-20 |
37 |
380 |
20t |
|
|
QZWG-50 |
75kw |
950 |
10×13×11 |
50t |
|
QZWG-100 |
140kw |
2000 |
12×15×12 |
100t |
|
热源用蒸汽压力≥0.8MPa,蒸汽耗量≈5t/h |
||||
三、 小麦淀粉烘干机主要结构和工作原理
3-1、主要结构
设备有锅炉、进料器、干燥管、对撞室、烘干风机、涡流干燥器、气固分离器、干粉筛等几部分组成。
3-2、工作原理
设备采用气流对撞与涡流闪蒸干燥两种干燥理论结合为一体设计的，物料与热空气在干燥管内混合后，分成两股呈悬浮状态，高速并流前进，在一个同轴的容器内，迎面相撞，气流所带的物料颗粒因其惯性穿入迎面气流中，在一定距离内逐渐减速至止，而后沿相反方向加速并穿入原来的射流，经过多次阻尼震荡后，脱离对撞区，径向流出。
在涡流式干燥器内含水率稍高的重物料，沿外壁高速旋转，并被搅拌器粉碎，增加了相对速度，强化了传热效果，含水率合格的物料由中心向上旋转排出，经气固分离器使气体与产品分别排出。
由于设备结构采用流体力学特性、使其干燥强度、传热效果、气固换热系数和容积换热系数大幅度成倍提高，

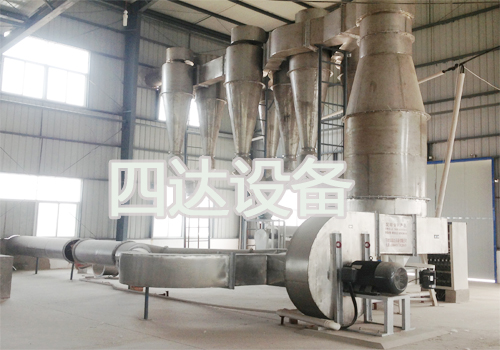

四、图片
|
|
|
|
|
